نحوه سیم کشی پریز شبکه

سیم ‌کشی پریز شبکه یکی از مراحل مهم در راه‌اندازی زیرساخت‌های ارتباطی در منازل، دفاتر و فضاهای اداری است. این فرایند به بهبود کیفیت و پایداری اتصال اینترنت کمک می‌کند و نقش بسزایی در انتقال سریع و امن داده‌ها بین دستگاه‌ها دارد. آشنایی با نحوه صحیح سیم‌کشی از بروز مشکلاتی مانند قطع و وصل شدن اتصال یا کاهش سرعت اینترنت جلوگیری کرده و عملکرد تجهیزات شبکه را بهینه می‌کند. در این مقاله به بررسی مراحل اصولی سیم‌کشی و نکات کلیدی آن می‌پردازیم.

پریز شبکه چیست؟

پریز شبکه (Network Outlet) یک رابط فیزیکی است که روی دیوار یا پنل نصب می‌شود و امکان اتصال کابل شبکه (معمولاً با کانکتور RJ45) را به دستگاه‌های مختلف مانند کامپیوتر، مودم یا سوئیچ فراهم می‌سازد. این پریزها بخشی از زیرساخت کابل‌کشی ساخت‌یافته در ساختمان‌ها هستند و با استفاده از کابل‌های استاندارد مانند  Cat5e،Cat6 یا Cat7، ارتباطی سریع، پایدار و منظم برای انتقال داده‌ها ایجاد می‌کنند. پریز شبکه باعث می‌شود اتصال به شبکه محلی (LAN) بدون نیاز به کابل‌کشی نامرتب یا موقت انجام شود و نقش مهمی در بهره‌وری و ایمنی ارتباطات شبکه دارد.

مراحل سیم کشی پریز شبکه

سیم ‌کشی پریز شبکه شامل آماده‌سازی کابل شبکه، نصب پریز RJ45 با استاندارد T568A یا T568B، و اتصال دقیق هر سیم به ترتیب صحیح روی جک دیواری است تا ارتباط محکم، پایدار و مطابق استاندارد فراهم شود. مراحل سیم ‌کشی شبکه به صورت زیر هستند:

• ابزار و مواد مورد نیاز را آماده کنید
• انتخاب استاندارد سیم‌کشی (T568A یا T568B) که معمولاً T568B رایج‌تر است
• استاندارد را در هر دو انتهای کابل یکسان به کار ببرید
• روکش کابل را حدود 1.5 تا 2 سانتی‌متر بردارید
• زوج‌های سیم را باز کرده و به آرامی صاف کنید، به گونه‌ای که اختلال نویز به حداقل برسد

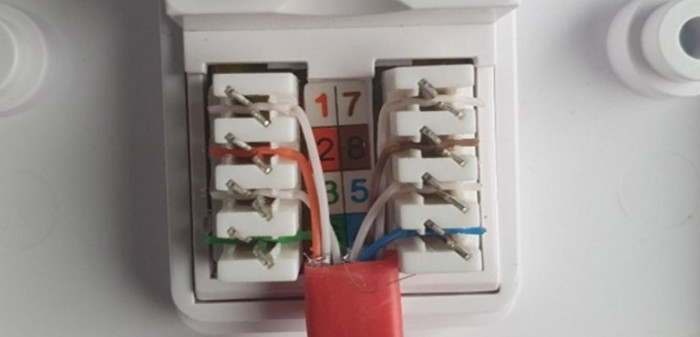

• سیم‌ها را طبق ترتیب رنگی به پایه‌های جک دیواری وارد کنید
• (سفید/نارنجی، نارنجی، سفید/سبز، آبی، سفید/آبی، سبز، سفید/قهوه‌ای، قهوه‌ای)
• با  punch ‑ down tool  سیم‌ها را محکم در ترمینال فرو ببرید تا اتصال مطمئن و برش عایق توسط تیغه‌های داخلی انجام شود

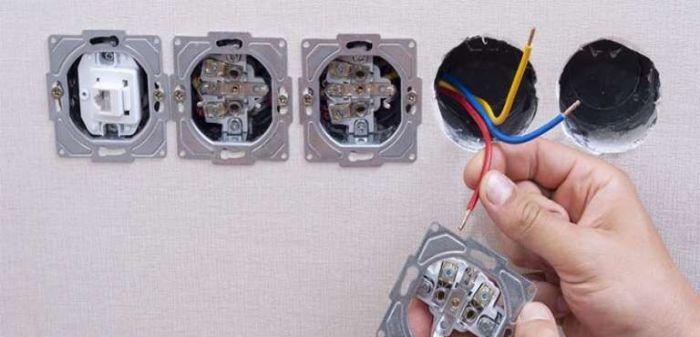

• جک را به دیوار یا باکس نصب کنید
• با پیچ یا براکت مناسب، آن را تراز و محکم نصب کرده و کابل را بدون خمیدگی زیاد قرار دهید
• اتصال را با کابل‌ تستر بررسی و تست کنید
• برای اطمینان از صحت سیم‌بندی و عملکرد اتصال، تست continuity و mapping ضروری است

هر یک از این مراحل به ترتیب و با دقت انجام شود تا پریز شبکه با استاندارد، مطمئن و قابل‌اعتماد ارائه شود.

تجهیزات لازم برای سیم کشی پریز شبکه

برای سیم‌کشی اصولی و استاندارد پریز شبکه، استفاده از ابزارها و تجهیزات مناسب بسیار ضروری است. این تجهیزات باعث می‌شوند فرآیند نصب دقیق، سریع و بدون خطا انجام شود و اتصالات شبکه از نظر کیفیت و پایداری در سطح بالایی قرار گیرند. در ادامه، مهم‌ترین تجهیزات مورد نیاز برای سیم‌ کشی پریز شبکه معرفی شده‌اند:

• کابل شبکه (Cat5e، Cat6، یا Cat6a): برای انتقال داده با سرعت و پهنای باند مناسب
• پریز شبکه (Wall RJ45 Outlet یا Network Wall Plate): محل نصب و اتصال نهایی کابل شبکه روی دیوار یا باکس

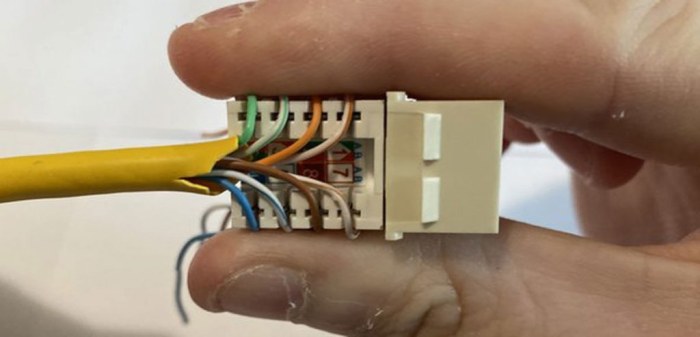

• جک شبکه (RJ45 Keystone Jack): ماژولی که در پریزهای ماژولار نصب می‌شود و سیم‌ها به آن پانچ می‌شوند. بر خلاف پریزهای ثابت، این نوع قابلیت تعویض و جابجایی دارد.
• پانچ‌دان تول  (Punch-down tool): برای فشردن سیم‌ها در جک و قطع عایق اضافی با دقت
• سیم‌لخت‌کن  (Cable stripper): جهت برداشتن روکش بیرونی کابل بدون آسیب به سیم‌های داخلی
• کابل‌ تستر شبکه  (Cable tester): برای بررسی صحت اتصال و اطمینان از ترتیب صحیح سیم‌ها
• قیچی یا کاتر سیم: برای برش دقیق سیم‌ها یا کوتاه کردن کابل‌ها
• پیچ‌گوشتی و ابزار نصب باکس دیواری: جهت نصب فیزیکی پریز روی دیوار یا داخل تابلو برق
• برچسب‌زن (اختیاری): برای نام‌گذاری کابل‌ها جهت مستندسازی بهتر

داشتن این تجهیزات باعث می‌شود سیم‌ کشی پریز شبکه به‌صورت حرفه‌ای و با کمترین احتمال خطا انجام شود.

انواع پریز شبکه

پریز شبکه انواع مختلفی دارد که در ادامه به بررسی آن‌ها می‌پردازیم.

• پریز RJ45 ثابت  (Fixed Socket Outlet)

این نوع پریز از پیش‌سیم‌بندی شده است و برای کاربردهای ساده و تعداد محدود مناسب است. اتصال آن آسان است ولی انعطاف‌پذیری کمتری نسبت به مدل‌های ماژولار دارد.

• پریز RJ45 ماژولار  (Modular Socket Outlet)

به‌گونه‌ای طراحی شده که امکان جایگذاری جک‌های متفاوت (Keystone Jack) یا ماژول‌های دیگر را دارد و می‌توان برای شبکه‌های پیچیده یا محیط‌هایی که نیاز به چند پورت دارند، از آن استفاده کرد.

• Faceplate تک‌پورت، دو‌پورت یا چند‌پورت  (Single / Dual / Quad Faceplate)

ورق‌های دیواری با تعدادی درگاه RJ45 قابل نصب هستند که تک، دو یا چهار پورت را پشتیبانی می‌کنند. برای نصب‌های خانگی یا محیط‌های اداری کوچک بسیار مناسب‌اند.

• کیستون جک‌های  RJ45 (Keystone Jack)

این‌ موارد جک‌های استانداردی هستند که در  faceplateهای ماژولار نصب می‌شوند. ری‌پانچ شدن زوج سیم‌ها روی آن‌ها انجام می‌گیرد و امکان تعویض یا جابجایی آسان دارند.

• جک RJ45 شیلددار یا بدون شیلد  (Shielded vs Unshielded Jacks)

جک‌های شیلددار برای کاهش تداخل الکترومغناطیسی و کاربرد در محیط‌های صنعتی مناسب هستند؛ در حالی که جک‌های بدون شیلد (UTP) برای نصب‌های استاندارد خانگی و اداری کافی‌اند.

• پریزهای تخصصی (مانند GG45 یا ARJ45 برای Cat7/Cat8)

در کابل‌کشی‌های پیشرفته با سرعت بسیار بالا (مانند Cat7/Cat8)، از کانکتورهای GG45 یا ARJ45 استفاده می‌شود که نسبت به RJ45 عملکرد بهتری دارند.

• پریز تلفن (RJ11)، جک کواکسیال و فیبر نوری

در برخی  faceplateها، علاوه برRJ45، پورت‌های RJ11 (تلفن)، F-type (کواکسیال) یا فیبر نوری هم در یک‌جا تعبیه می‌شوند تا امکان اتصال به چند نوع سرویس فراهم شود.

نکات مهم سیم کشی پریز شبکه که باید بدانید

در سیم‌ کشی پریز شبکه، رعایت نکات فنی و استانداردهای نصب بسیار مهم است تا از بروز اختلال، کاهش سرعت یا قطعی شبکه جلوگیری شود. در ادامه، نکات مهمی که باید حتماً در هنگام سیم‌ کشی شبکه رعایت شوند را معرفی می‌کنیم.

• انتخاب استاندارد رنگ‌بندی مناسب (T568A یا T568B)
• پرهیز از خم‌ شدن یا کشیدگی بیش‌ازحد کابل شبکه
• حفظ فاصله کابل شبکه از منابع نویز الکترومغناطیسی  (EMI)
• استفاده از ابزار پانچ‌دان استاندارد برای اتصال به جک
• رعایت حداقل طول لخت کردن کابل (حدود ۲–۳ سانتی‌متر)
• استفاده از کابل و تجهیزات با کیفیت (مثل Cat6 اصل)
• تست نهایی با کابل‌تستر شبکه پس از نصب
• عدم استفاده از کابل‌های شبکه آسیب‌دیده یا بازیافتی
• برچسب‌گذاری پریزها و کابل‌ها برای مستندسازی بهتر
• نصب پریز در ارتفاع و موقعیت مناسب برای دسترسی آسان

نحوه تست پریز شبکه

برای اطمینان از عملکرد صحیح پریز شبکه پس از نصب، تست آن با استفاده از ابزار تستر کابل شبکه ضروری است. این ابزار به دو بخش فرستنده و گیرنده تقسیم می‌شود که در دو سر کابل (پریز و سویچ یا پچ پنل) متصل می‌شوند. با روشن کردن دستگاه، ترتیب سیم‌ها (pairing) و اتصال هر زوج به‌درستی بررسی می‌شود. اگر همه چراغ‌ها به‌صورت پی‌درپی و بدون خطا روشن شوند، یعنی سیم‌کشی به درستی انجام شده است. در غیر این صورت، خطاهایی مانند کراس، قطعی یا جابجایی زوج‌ها نشان داده می‌شود و باید محل اتصال بررسی و اصلاح شود. درنظر داشته باشید که در تست‌های حرفه‌ای‌تر، ابزارهایی مانند Fluke Networks می‌توانند پارامترهایی مثل تداخل داخلی (NEXT)، طول کابل و افت سیگنال (ACR) را نیز بررسی کنند.

سخن پایانی

سیم ‌کشی پریز شبکه یکی از مراحل مهم در راه‌اندازی یک شبکه پایدار و با کیفیت است که با رعایت استانداردها و استفاده از تجهیزات مناسب، می‌توان اتصال سریع و مطمئنی را فراهم کرد. دقت در انتخاب کابل و پریز، اجرای صحیح سیم‌بندی و تست نهایی از مهم‌ترین نکات برای جلوگیری از بروز مشکلات و افزایش طول عمر شبکه به شمار می‌آید. با پیروی از مراحل اصولی و نکات فنی، می‌توانید شبکه‌ای کارآمد و بدون اختلال داشته باشید.

سوالات متداول

• چرا باید از استانداردهای T568A یا T568B در سیم ‌کشی پریز شبکه استفاده کنیم؟

استفاده از استانداردهای مشخص باعث سازگاری و یکپارچگی کابل‌کشی در کل شبکه می‌شود و از بروز اختلال یا قطعی جلوگیری می‌کند.

• آیا می‌توانم کابل شبکه آسیب‌دیده را در پریز نصب کنم؟

خیر، حتی اگر کابل از بیرون سالم به نظر برسد ولی آسیب داخلی مانند گره خوردگی یا قطع جزئی داشته باشد، باعث کاهش کیفیت انتقال داده، نویز و قطعی‌های مکرر می‌شود و باید تعویض شود.

• چگونه مطمئن شوم سیم ‌کشی پریز شبکه به درستی انجام شده است؟

با استفاده از کابل‌ تستر شبکه می‌توان ترتیب و سلامت اتصال سیم‌ها را بررسی و هرگونه خطا را شناسایی و رفع کرد.
