تفاوت کابل کراس و استریت چیست؟

کابل‌های اترنت می‌توانند به صورت استریت‌ (Straight) یا کراس (Crossover) سیم‌کشی شوند. کابل استریت رایج‌ترین نوع کابل است و برای اتصال کامپیوترها به هاب یا سوئیچ‌ها استفاده می‌شود. معمولا این نوع کابل‌ها همان‌ کابل‌هایی هستند که در فروشگاه‌های کامپیوتری به‌عنوان کابل پچ (Patch Cable) می‌توانید پیدا کنید. از طرف دیگر، کابل اترنت کراس‌اور برای اتصال مستقیم دو کامپیوتر به یکدیگر استفاده می‌شود و پیداکردن آن کمی سخت‌تر است؛ چراکه به اندازه‌ کابل‌های استریت‌ کاربرد ندارد. پس تفاوت کابل کراس و استریت چیست؟ برای یافتن پاسخ سوال خودتان، ادامه‌ این مطلب از جزیره سفید را از دست ندهید.

تفاوت در سیم کشی استاندارد T568A و T568B

کانکتور RJ45 یک کانکتور ماژولار 8 موقعیتی و 8 پین است که برای اتصال کابل پچ Cat5e یا کابل Cat6 استفاده می‌شود. پین‌اوت (Pinout) یک آرایش خاص از سیم‌ها است که نحوه اتصال کانکتور را تعیین می‌کند. دو استاندارد که توسط ANSI، TIA و EIA برای سیم‌کشی کابل‌های اترنت به رسمیت شناخته شده‌اند، وجود دارد. اولی استاندارد سیم‌کشی T568A و دومی T568B است. استاندارد T568B از 568A پیشی گرفته است و به‌عنوان طرح سیم‌کشی پیش‌فرض برای کابل‌کشی زوج به هم تابیده در نظر گرفته می‌شود. اگر در مورد اینکه کدام یک را استفاده کنید مطمئن نیستید، 568B را انتخاب کنید.

کابل استریت (Straight) چیست؟

کابل‌ استریت رایج‌ترین نوع کابل‌ شبکه است. از این کابل‌ برای اتصال دستگاه‌هایی مانند اتصال یک کامپیوتر به یک سوئیچ یا یک سوئیچ به یک روتر استفاده می‌شود که در لایه‌های متفاوتی از مدل شبکه کار می‌کنند. این نوع کابل که به آن کابل پچ هم گفته می‌شود، جایگزینی برای اتصالات بی‌سیم است که در آن یک یا چند کامپیوتر از طریق سیگنال بی‌سیم به روتر متصل می‌شوند.

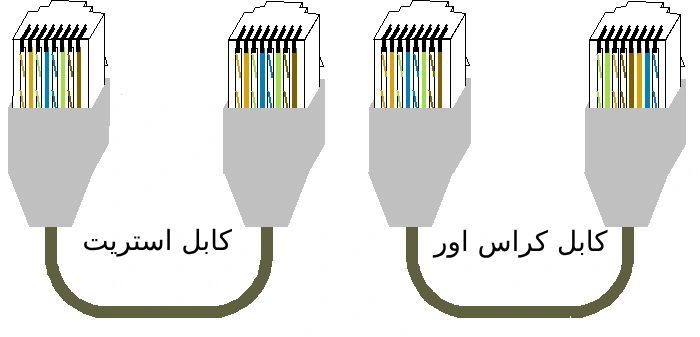

در کابل‌های استریت، ترتیب سیم‌ها در هر دو سر کابل یکسان است. این یعنی پین‌های فرستنده (TX) یک دستگاه به پین‌های گیرنده (RX) دستگاه دیگر متصل می‌شوند و بالعکس. به‌عنوان مثال، پین شماره ۱ یک سر کابل به پین شماره ۱ سر دیگر، پین شماره ۲ به پین شماره ۲ و به همین ترتیب متصل می‌شود. کابل استریت از یک استاندارد سیم‌کشی استفاده می‌کند؛ هر دو سر کابل یا از استاندارد T568A استفاده می‌کنند یا هر دو سر از استاندارد T568B استفاده می‌کنند.

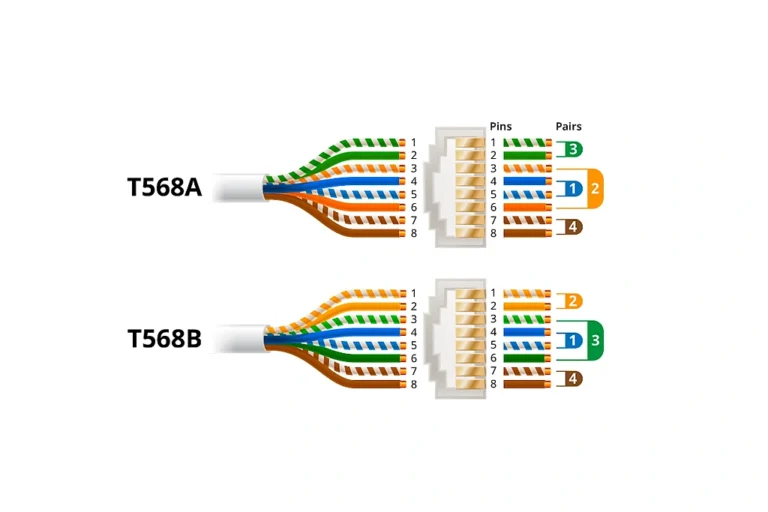

در طرح سیم‌کشی استاندارد T568A برای کابل‌های استریت ترتیب سیم‌ها از چپ به راست به این صورت است: سفید-سبز، سبز، سفید-نارنجی، آبی، سفید-آبی، نارنجی، سفید-قهوه‌ای و قهوه‌ای. اما در طرح دیگر یعنی T568B، جای زوج‌های نارنجی و سبز را با هم عوض می‌کنند و ترتیب آن به این شکل است: سفید-نارنجی، نارنجی، سفید-سبز، آبی، سفید-آبی، سبز، سفید-قهوه‌ای، قهوه‌ای. هر دو طرح از نظر عملکرد یکسان هستند، به‌شرطی که در هر دو سر کابل از یک طرح مشابه استفاده شود.

کابل کراس اور (Crossover) چیست؟

کابل کراس چیست؟ کابل کراس‌اور برای اتصال دستگاه‌هایی مانند دو کامپیوتر، دو سوئیچ یا دو روتر که در یک لایه از مدل شبکه فعالیت می‌کنند استفاده می‌شود. در کابل کراس‌اور ترتیب سیم‌ها در دو سر کابل متفاوت است. این یعنی پین‌های TX (فرستنده) یک دستگاه به پین‌های RX (گیرنده) دستگاه دیگر متصل می‌شوند و برعکس. به‌عنوان مثال، پین ۱ در یک سر کابل به پین ۳ در سر دیگر متصل می‌شود، پین ۲ به پین ۶ و به همین ترتیب.

برخلاف کابل استریت، کابل کراس‌اور RJ45 از دو استاندارد سیم‌کشی متفاوت بهره می‌برد: یک سر آن با استاندارد T568A و سر دیگر با استاندارد T568B سیم‌کشی می‌شود. ترتیب سیم‌ها از چپ به راست در یک سر کابل به این صورت است: سفید-سبز، سبز، سفید-نارنجی، آبی، سفید-آبی، نارنجی، سفید-قهوه‌ای، قهوه‌ای و در سر دیگر کابل به این صورت: سفید-نارنجی، نارنجی، سفید-سبز، آبی، سفید-آبی، سبز، سفید-قهوه‌ای، قهوه‌ای. کابل کراس‌اور با جاه‌بجاکردن جای زوج‌های نارنجی و سبز، تضمین می‌کند که جفت‌های TX و RX بین دستگاه‌ها به درستی تعویض شده‌اند.

کابل استریت یا کراس اور؟ کدامیک بهتر است؟

تفاوت کابل کراس و استریت در نحوه‌ اتصال پایه‌های TX (ارسال) و RX (دریافت) در دستگاه‌ها است. در کابل استریت، پایه‌های TX یک دستگاه به پایه‌های RX دستگاه دیگر متصل می‌شوند. اما در کابل کراس‌اور، پایه‌های TX یک دستگاه به پایه‌های TX دستگاه مقابل وصل می‌شوند. این فرق کابل کراس و استریت باعث می‌شود که هر نوع کابل کاربردها و سناریوهای خاص خودش را داشته باشد.

کابل‌های استریت برای اتصال دستگاه‌هایی استفاده می‌شوند که در لایه‌های مختلفی از مدل شبکه فعالیت می‌کنند. این دستگاه‌ها نقش‌ها و عملکردهای متفاوتی در شبکه دارند و باید با سیگنال‌های متفاوتی با یکدیگر ارتباط برقرار کنند. برای مثال، یک کامپیوتر داده‌ها را از طریق پایه‌های TX به سوییچ می‌فرستد و سوییچ این داده‌ها را از طریق پایه‌های RX به دستگاه مقصد منتقل می‌کند.

کابل‌های کراس‌اور برای اتصال دستگاه‌هایی به‌کار می‌روند که در یک لایه از مدل شبکه فعالیت می‌کنند. این دستگاه‌ها عملکرد مشابهی دارند و باید از طریق سیگنال‌های مشابه با یکدیگر ارتباط برقرار کنند. برای مثال، دو کامپیوتر داده‌ها را از طریق پایه‌های TX ارسال و از طریق RX دریافت می‌کنند. کابل کراس‌اور با جابه‌جاکردن سیم‌های TX وRX، امکان تبادل داده‌ها بین این دستگاه‌ها را بدون تداخل یا سردرگمی فراهم می‌کند.

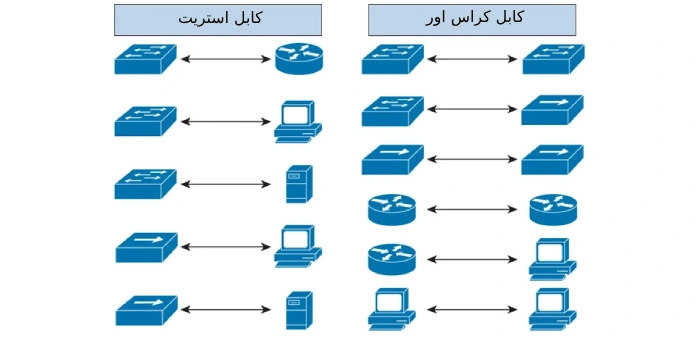

تا اینجا با تفاوت کابل کراس اور و استریت آشنا شدید؛ اما احتمالا برای شما هم سوال باشد که کدام کابل بهتر است. معمولا کابل‌های استریت برای اتصال دستگاه‌های غیرمشابه استفاده می‌شوند و کابل‌های کراس برای اتصال دستگاه‌های مشابه به کار می‌روند. در ادامه چند نمونه از زمان‌های مناسب برای استفاده از هر نوع کابل آورده شده است:

• برای اتصال یک کامپیوتر به هاب، یک سوییچ به روتر، یک روتر به مودم یا یک مودم به پریز شبکه، از کابل استریت استفاده کنید.
• برای اتصال مستقیم دو کامپیوتر، دو سوییچ، دو روتر یا یک کامپیوتر به روتر، از کابل کراس‌اور استفاده کنید.
• برای اتصال چندین دستگاه در یک شبکه، از ترکیبی از کابل‌های استریت و کراس‌اور استفاده می‌شود.

به‌عنوان مثال، برای اتصال سه کامپیوتر به یک سوییچ، از کابل استریت برای اتصال هر کامپیوتر به سوییچ استفاده می‌کنند و از کابل کراس‌اور برای اتصال سوییچ به سوییچ دیگر یا روتر بهره ببرید.
درک فرق بین کابل کراس و استریت و انتخاب صحیح آن‌ها در طراحی و عملکرد موثر شبکه نقش بسیار مهمی دارد.

جمع‌بندی

کابل‌های استریت و کراس‌اور نقش مهمی در برقراری ارتباط بین تجهیزات شبکه دارند. این کابل‌ها از لحاظ نوع سیم‌کشی و کاربرد در ارتباطات شبکه‌ای متفاوت هستند که باتوجه به نیاز شبکه، نوع کابل مناسب انتخاب می‌شود. شناخت تفاوت کابل کراس و استریت و کاربرد صحیح آن‌ها، یکی از اصول پایه در طراحی و راه‌اندازی شبکه‌های کامپیوتری است. انتخاب درست این کابل‌ها باعث می‌شود ارتباط بین دستگاه‌ها بدون مشکل برقرار و انتقال داده‌ها به‌صورت بهینه انجام شود. اگرچه کابل‌های استریت در بیشتر کاربردهای روزمره استفاده می‌شوند؛ اما در برخی شرایط خاص مانند اتصال مستقیم دو دستگاه مشابه، استفاده از کابل کراس‌اور ضروری است. بنابراین، درک تفاوت این دو نوع کابل و استانداردهای سیم‌کشی آن‌ها، می‌تواند به شما در ایجاد یک شبکه پایدار و کارآمد کمک کند.
